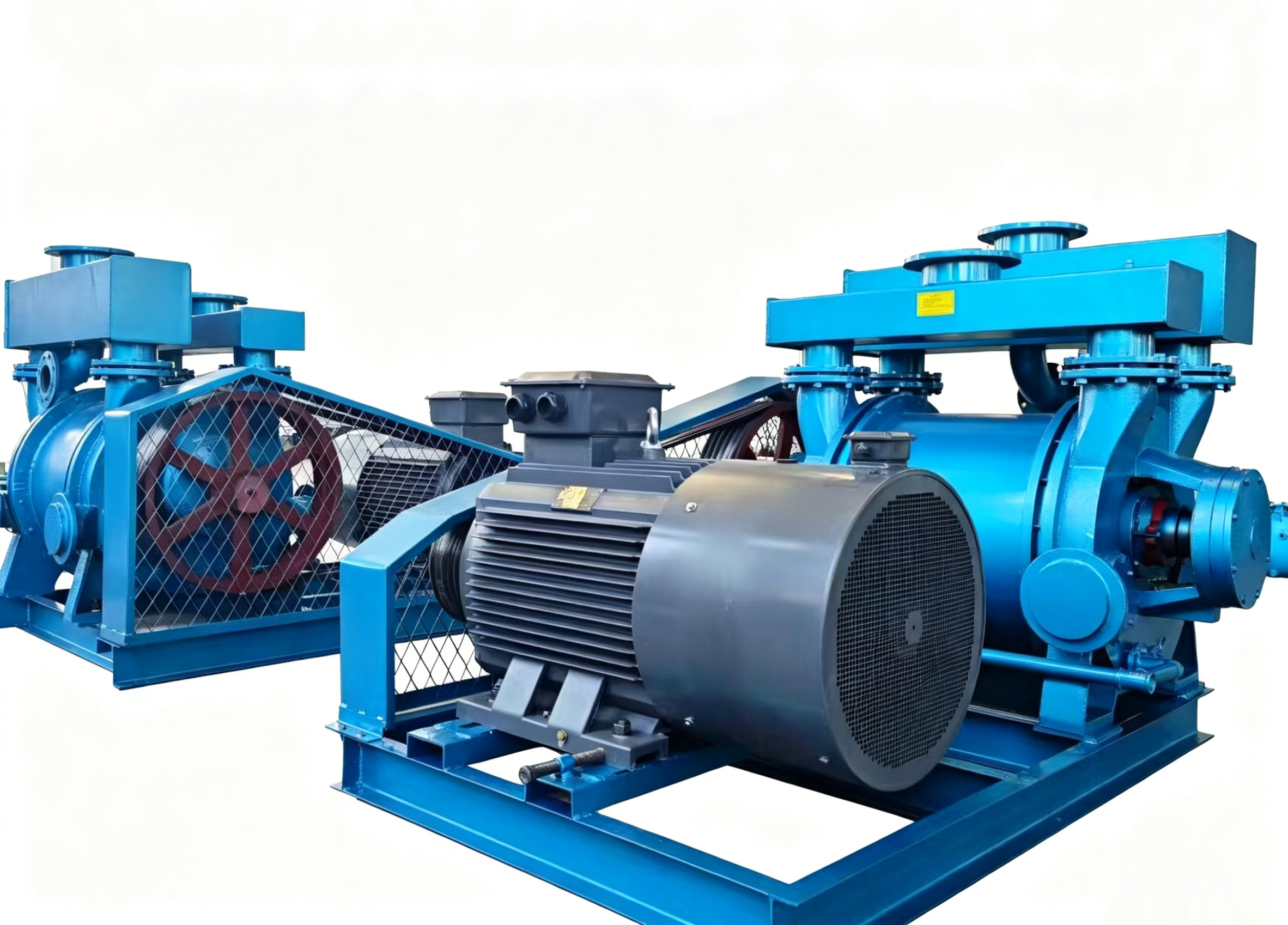

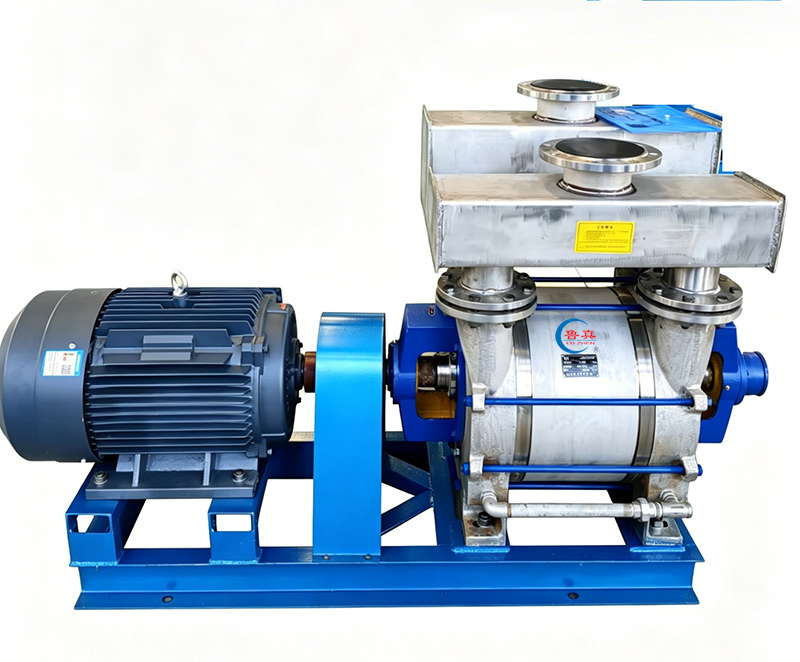

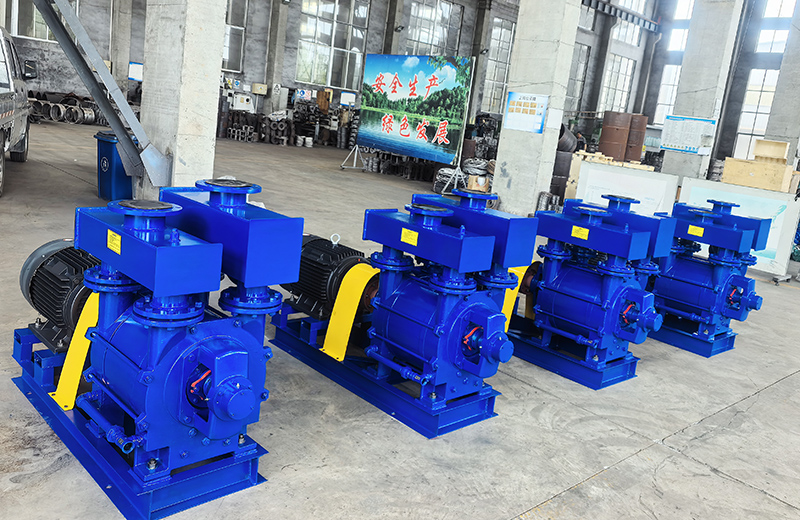

2BEA系列水环式真空泵

2BEA系列水环真空泵及压缩机，是我厂在多年科研成果和生产经验的基础上，结合国际同类产品先进技术，研制开发的高效节能产品，通常用于抽吸不含固体颗粒，不溶于水，无腐蚀性的气体，以便在密闭容器中形成真空和压力。通过改变结构材料，亦可用刊由吸腐蚀气体或以腐蚀性液体作工作液。广泛用子造纸、化工、石化、轻工、制药、食品、冶金、建材、电器、洗煤、选矿等行业。

本系列泵采用单级单作用的结构形式，具有结构简单，维修方便，运行可靠，高效节能的优点，并能适应排水量大.载荷冲击波等恶劣工况。

我们对关键部件，如分配板，叶轮和泵轴进行了系统优化设计，简化了结构，提高了性能，实现节能。采用焊接片一次冲压、成形，型线合理;轮毅全部加土，从根本上解决了动平衡问题，叶轮与泵轴采用热装过盈配合，性能可靠，运行平稳。叶轮焊接后，整体进行良好的热处理，叶片具有良好的韧性，使叶片的抗冲击，抗折弯能力得以根本保证，能适应载荷冲击波动的恶劣工况。

2BEA系列泵，自带气水分离器，多位置没有排气口，泵盖设有排气阀检修窗口，叶轮与分配板间隙通过定位轴承两端压盖调整，安装使用方便，操作简单，便于维修。

我公司真空泵均经检测中心，严格检查测试，性能优越可靠耐用。

　　我公司生产的2BEA系列水环式真空泵及压缩机结构主要特点如下：

轴承全部采用优质轴承，保证了2BEA真空泵的叶轮精确定位及运转过程中的高稳定性。

叶轮材质全部采用球墨铸铁铸造或钢板、不锈钢板焊接，充分保证了2BEA真空泵叶轮在各种恶劣工况下的稳定性，且大大提高了2BEA真空泵的使用寿命。

泵体全部采用钢板或不锈钢板制作，提高了2BEA真空泵的使用寿命。

2BEA真空泵的轴套作为最易损坏的零件，本公司全部采用不锈钢制作，比普通材质寿命提高了5倍。

皮带轮（皮带传动）采用标准高精度锥套皮带轮，运行可靠，皮带寿命长，拆卸方便。

联轴器（直联传动）采用标准高强度弹性联轴器，弹性元件采用聚氨酯材质，运行稳定可靠，使用寿命长。

独特的上置式气水分离器节约空间，并有效降低了噪声。

铸件全部采用树脂砂铸造，表面质量好。铸件表面无需打腻，使2BE1真空泵散热效果较好。

机械密封（选配件）全部采用进口件，充分保证2BE1系列真空泵在长时间运行过程中无泄漏。

2BEA水环真空泵性能表

泵型号 Model	最低吸入绝压 Min. hPa	抽气速率m3/min Displacement suction capacity								最大 轴功 率 Max. Power (kw)	电机功率 Motor Power (kw)	转速 Speed r/min	泵重 Wegight kg	外形尺寸 长×宽×高 Size L×W×H mm
		吸入绝压 Presure 60 hPa		吸入绝压 Presure 100 hPa		吸入绝压 Presure 200 hPa		吸入绝压 Presure 400 hPa
		干空 气 Air	饱和 空气 saturateion Air	干空气 Air	饱和 空气 saturation Air	干空 气 Air	饱和 空气 saturation Air	干空 气 Air	饱和 空气 saturation Air
2BEA-101-0	33	1.13	1.60	1.60	1.94	2.24	2.43	2.48	2.53	3.5	5.5	1300	90	638×375×355
		1.35	1.90	1.89	2.30	2.56	2.78	2.75	2.80	4.2	5.5	1450
		1.62	2.29	2.27	2.76	3.11	3.37	3.28	3.35	5.7	7.5	1750
2BEA-102-0	33	1.21	1.70	2.30	2.79	3.48	3.78	3.83	3.91	4.97	7.5	1300	110	741×375×355
		1.62	2.28	2.80	3.40	3.95	4.29	4.31	4.40	6.0	7.5	1450
		2.46	3.47	3.64	4.42	4.79	5.20	5.25	5.35	8.3	11	1750
2BEA-103-0	33	2.80	3.95	3.77	4.58	4.47	4.87	4.83	4.93	7.0	11	1300	125	795×375×355
		3.18	4.52	4.22	5.13	5.10	5.53	5.38	5.50	8.2	11	1450
		3.87	5.47	4.90	5.97	5.83	6.33	6.10	6.23	9.9	15	1625
		4.32	6.10	5.33	6.50	6.28	6.83	6.57	6.70	11.1	15	1750
2BEA-152-0	33	3.51	4.95	4.68	5.69	5.95	6.46	6.39	6.52	9.5	15	1300	174	813×435×425
		3.91	5.51	5.25	6.38	6.54	7.22	7.17	7.31	11.4	15	1450
		4.99	7.04	6.48	7.87	8.04	8.72	8.62	8.79	15.2	18.5	1750
2BEA-153-0	33	4.15	5.67	5.60	6.77	6.70	7.33	7.20	7.33	10.6	15	1100	190	885×435×425
		5.37	7.58	6.87	8.35	8.22	8.93	8.60	8.80	13.7	18.5	1300
		6.33	8.95	7.83	9.52	9.22	10.0	9.62	9.82	16.3	18.5	1450
		7.22	10.2	8.72	10.6	10.1	11.0	10.6	10.8	19.6	22	1620
		7.67	10.8	9.22	11.2	10.7	11.6	11.1	11.4	22.3	30	1750
2BEA-202-0	33	5.45	7.69	7.67	9.32	9.59	10.4	10.0	10.2	13.5	18.5	790	345	975×530×590
		6.27	8.84	8.72	10.6	10.6	11.5	11.1	11.3	17.4	22	880
		7.09	10.0	9.38	11.4	11.6	12.6	12.4	12.6	19.6	22	980
		8.58	12.1	11.7	14.2	13.7	14.9	14.5	14.8	25.7	30	1170
2BEA-203-0	33	8.25	11.6	11.1	13.5	13.4	14.5	14.3	14.6	21.2	30	790	410	1095×530×590
		9.70	13.7	12.7	15.4	15.3	16.6	16.1	16.4	24.9	30	880
		11.6	16.4	14.5	17.7	17.3	18.7	18.0	18.4	29.6	37	980
		13.5	19.0	16.4	19.7	19.2	20.9	20.0	20.4	35.6	45	1100
		14.4	20.3	17.4	21.1	20.1	21.8	21.0	21.4	39.4	45	1170
2BEA-204-0	33	10.4	14.6	13.4	16.3	15.3	16.6	16.3	16.6	22.5	30	790	430	1131×530×590
		11.6	16.4	14.7	17.9	16.9	18.3	17.9	18.3	26.7	37	880
		13.2	18.6	16.3	19.8	18.9	20.5	20.1	20.5	31.8	37	980
		15.2	21.4	18.8	22.8	22.2	24.1	23.7	24.2	41.6	55	1170
2BEA-252-0	33	10.1	14.3	14.2	17.3	17.9	19.4	18.2	18.6	23.7	30	565	850	1237×680×755
		12.8	18.1	17.4	21.1	21.3	23.1	22.2	22.6	30.8	37	660
		14.5	20.4	18.9	23.0	23.0	25.0	24.8	25.3	37.4	45	740
		16.3	23.0	21.2	25.8	26.3	28.5	27.4	27.9	44.9	55	820
		17.8	25.1	23.3	28.3	28.6	31.0	29.5	30.1	49.6	55	880
2BEA-253-0	33	14.1	20.0	19.5	23.8	25.6	28.1	28.3	28.8	37.2	45	565	890	1395×680×755
		15.1	21.8	20.4	24.8	26.7	29.0	29.5	30.1	39.8	45	590
		20.1	28.4	25.8	31.3	31.9	34.6	34.3	35.1	44.5	55	660
		24.3	34.3	30.3	36.8	36.5	39.6	38.3	39.6	53.8	75	740
		27.9	39.3	34.2	41.5	40.6	44.1	42.9	43.7	65.2	75	820
		30.2	42.6	36.7	44.7	43.5	47.2	45.8	46.7	75.1	90	880
2BEA-303-0	33	34.0		38.5		42.5		41.8		52.0	75	472	1400	1580×10100×910
		38.5		41.5		44.3		43.5		55.0	75	500
		42.8		45.0		47.3		46.6		58.0	75	530
		49.9		51.6		53.3		51.3		65.0	75	590
		47.3		59.0		60.0		58.0		80.0	110	660
		60.0		62.7		63.5		62.8		91.0	110	710
2BEA-353-0	33	37.5		46.4		58.6		54.9		63.0	75	372	2000	1745×1160×1050
		50.6		54.9		66.5		58.4		74.0	90	420
		61.5		63.9		68.5		65.0		84	110	472
		65.6		67.6		68.7		67.7		88	110	490
		65.8		68.2		70.9		69.0		90	110	500
		69.9		72.8		74.7		73.0		100	132	530
		80.0		82.8		84.0		81.8		120	160	590
2BEA-403-0	33	63.3		72.5		80.4		80.8		98	110	330	3300	2170×1370×1265
		81.0		85.5		89.6		87.6		110	132	372
		95.0		98.5		102		99.0		130	160	420
		111		115		116.8		112.3		160	185	472
		120		125		127.6		126		203	250	530
2BEA-503-0	33	79		97.7		108.3		106.3		121	132	266	4880	2255×1550×1475
		105.3		114.3		120.3		119.7		138	160	298
		126.2		131.7		134.8		133.7		157	185	330
		146.8		152.3		154		151.8		190	220	372
		164.1		172.1		174.3		171.5		236	180	420
		170		190.1		194.2		181.36		300	355	472
2BEA-603-0	33	123		147		162		160		180	220	236	7560	2510×1800×1770
		162		173		180		175		210	250	266
		185		195		205		195		242	280	298
		213		225		230		225		280	315	330
		231		245		258		245		360	400	372
		244		260		273		260		420	450	398
2BEA-703-0	33	202		220		241		236		266	315	210	11000	2885×2110×2045
		246		260		1271		258		313	400	236
		282		300		307		298		358	450	266
		316		339		345		334		420	500	298
		342		368		380		368		545	630	330
2BEA-305-1	160	47.6		48.8		49.9		50.0		53	75	472	1540	1695×1010×910
		51.3		52.2		53.3		53.6		57	75	490
		54.4		55.3		56.4		56.6		61	75	530
		59.3		60.5		62.1		62.5		72	90	590
		63.4		65.4		67.9		68.4		81	110	660
		65.5		68.3		71.8		72.5		96	132	710
		67.4		70.6		74.7		75.8		108	132	740

1、述性能数据基于进气温度20oC，进水温度15 oC，排气压力1013hPa的条件。
2、性能允差10%。
3、电机功率为通常采用的配套功率，用户有特殊要求或作为压缩机用时，请与技术开发部联系。
4、如有改动，恕不另行通知。
1、The data in table are obtained about for Air temperature 20oC, Water temperature 15 oC, Atmosphere 1013hPa following conditions.
2、Function tolerance: ±10%.
3、Motor Power usually adopted whole set power, user have special request such as compressors, to consult with technology
department, please.
4、When the data is changed, pardon us can’t instruct you in time, please.

型号	标准转速 rpm	转速范围 rpm	在以下吸入压力（mbar,绝压）时的耗水量　m3/h
			≤160	200	300	400	500	600	700	＞800
2BE1 202-0	980	790~1300	2.1	2.1	1.4	1.4	1.4	1.4	0.7	0.7
2BE1 203-0	980	790~1300	2.6	2.6	1.73	1.73	1.73	1.73	0.87	0.87
2BE1 252-0	740	558~938	4.4	4.4	2.93	2.93	2.93	2.93	1.47	1.47
2BE1 253-0	740	560~938	5.2	5.2	3.47	3.47	3.47	3.47	1.73	1.73
2BE1 303-0	660	466~743	8.5	8.5	6.8	6.8	5.7	5.7	2.9	2.9
2BE1 303-2	660	466~743	-	9.1	7.9	6.7	5.6	4.4	3.2	2.0
2BE1 305-1	660	, 466~743	8.2	8.2	7.8	7.0	6.0	5.1	4.2	3.3
2BE1 306-1	660	466~743	8.2	8.2	7.8	7.0	6.0	5.1	4.2	3.3
2BE1 353-0	530	372~660	11.2	11.2	9.0	9.0	7.5	7.5	3.8	3.8
2BE1 353-2	530	372~660	-	12.1	10.5	9.0	7.4	5.8	4.3	2.7
2BE1 355-1	530	372~660	10.9	10.9	10.4	9.3	8.0	6.7	5.5	4.3
2BE1 356-1	530	372~660	10.9	10.9	10.4	9.3	8.0	6.7	5.5	4.3
