SZ系列水环式真空泵及压缩机是用来抽吸或压缩空气和其它无腐蚀性、不溶于水、不含有固体颗粒的气体，以便在密闭容器中形成真空和压力，吸入气体中允许混有少量液体。它被广泛应用于机械、石油化工、制药、食品、制糖工业及电子领域。
由于在工作过程中，气体的压缩是等温的，所以在压缩和抽吸易燃、易爆气体时，不易发生危险，所以其应用更加广泛。工作真空范围为-0.03---0.08MPa.
技术参数 |
型 号 | 真空最大吸气量
（m3/min) | 压缩机最大排气量
（m3/min) | 电机
功率
(Kw) | 转速 r.p.m | 水耗量
(L/min) | 最大真空度
(%) | 最大压力
(MPa) | 泵重
(整机)
(Kg) | 当真空度为 | 当压力为 (MPa) | 真空泵 | 压缩机 | 0% | 40% | 60% | 80% | 90% | 0 | 0.05 | 0.08 | 0.1 | 0.15 | SZ-1 | 1.5 | 0.64 | 0.4 | 0.12 | - | 1.5 | 1 | - | - | - | 4 | 5.5 | 1440 | 10 | 84 | 0.12 | 310 | SZ-2 | 3.4 | 1.65 | 0.95 | 0.25 | - | 3.4 | 2.6 | 2 | 1.5 | - | 7.5 | 11 | 1450 | 30 | 87
| 0.14 |
380 | SZ-3 | 11.5 | 6.8 | 3.6 | 1.5 | 0.5 | 11.5 | 9.2 | 8.5 | 7.5 | 3.5 | 22 | 37 | 970 | 70 | 92 | 0.17 | 1300 | SZ-4 | 27 | 17.6 | 11 | 3 | 1 | 27 | 26 | 20 | 16 | 9.5 | 70 | 80 | 730 | 100 | 93 | 0.21 | 1500 |
|

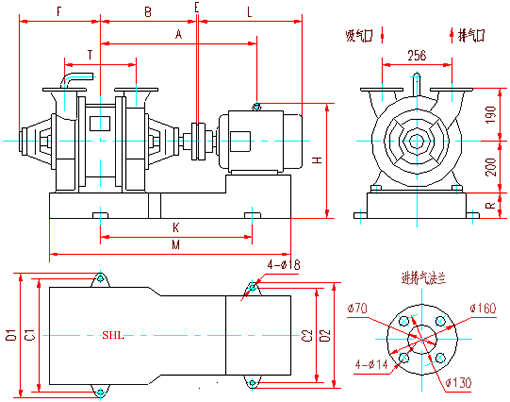

SZ-1、SZ-2真空泵外形及安装尺寸
技术参数 |
代号 | A | B | C1 | C2 | D1 | D2 | E | F | H | R | K | T | M | L | 地脚螺栓 | SZ-1 | 528 | 313 | 420 | 342 | 470 | 392 | 2 | 280 | 315 | 87 | 513 | 190 | 813 | 414 | M16×400 | SZ-2 | 646 | 378 | 454 | 370 | 514 | 430 | 2 | 346 | 315 | 80 | 640 | 320 | 1029 | 523 |
|
|

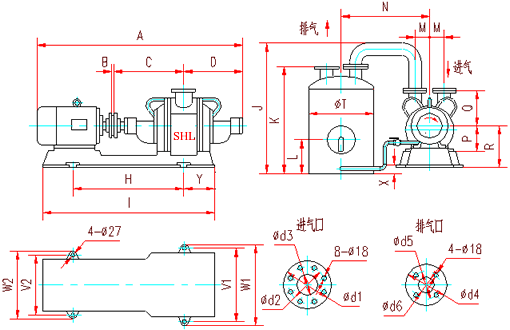

SZ-1、SZ-2压缩机外形及安装尺寸 |

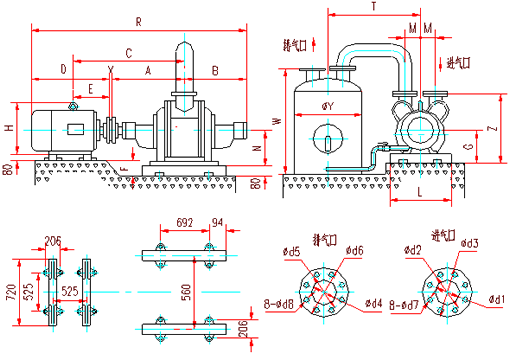

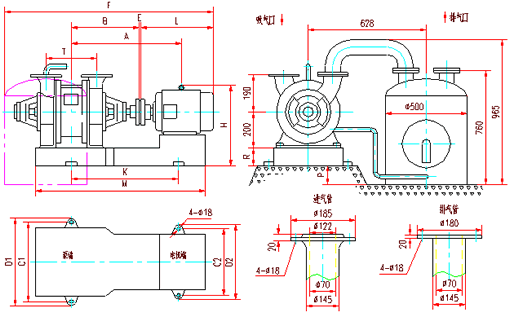

SZ-3真空泵、压缩机外形及安装尺寸
