W、WY系列往复式真

• 产品名称: W、WY系列往复式真
• 产品分类: 往复式真空泵
• 添加时间: 2016-07-04
• 分    享:

产品详情

W、WY系列往复式真空泵是获得粗真空的主要设备，使用于炼油、颜料、塑料、肥皂、食品、制糖、制药等方面的蒸发结晶、干燥过滤；建筑方面的混凝土作业；冶金工业中的真空除气及其它部门需要的低压、低温作业。

技术参数

型号 WY-50(V5) WY-100(W4) WY-200(W5) W3 W4-A W4-1 W5-1 W-300 抽气速率(m3/h) 200 370 770 200 370 370 770 1080 极限压力(Pa) 1300 1300 1300 2600 2600 2600 2600 2600 转速(r.p.m) 300 200 200 300 200 530 430 300 配用电机(Kw) 5.5 11 22 5.5 11 11 22 30 汽缸直径×行程 (mm) 250×150 350×200 455×250 250×150 350×200 250×150 350×200 450×200 气管直径 (mm) 进 2" 4" 5" 2" 4" 4" 5" 175mm 出 2" 4" 5" 2" 4" 4" 5" 175mm 水管直径 (mm) 进 1/2" 3/4" 3/4" 1/2" 3/4" 1/2" 3/4" 3/4" 出 1/2" 3/4" 3/4" 1/2" 3/4" 1/2" 3/4" 3/4" 体积 长 1435 1819 2357 1418 1819 1486 1805 1980 宽 624 876 1010 630 876 520 670 745 高 710 900 1162 650 900 720 860 980

W3往复式真空泵安装尺寸图：

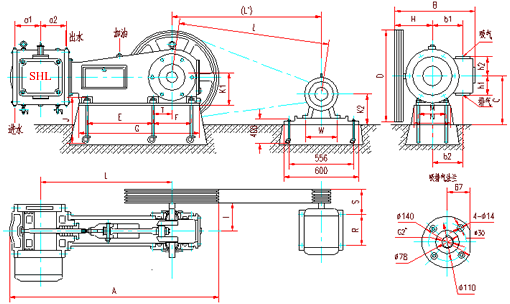

WY-50(V5)、WY-100(W4)、WY-200(W5)往复式真空泵安装尺寸图：

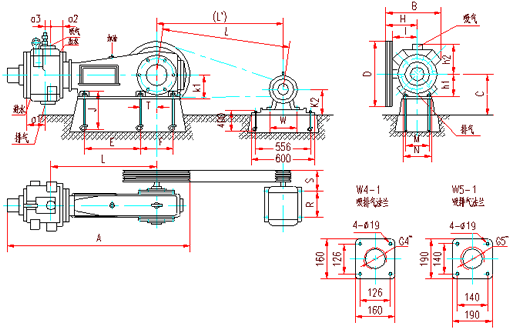

W4-1、W5-1往复式真空泵安装尺寸图：

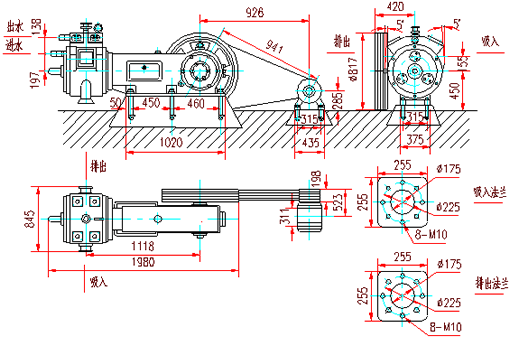

W300往复式真空泵安装尺寸图：



代号 A B C D E F G H I J K L L' l 三角带型号 WY-50(V5) 1435 624 375 707 430 260 815 282 198 400 186 808 787 882 B型 L=2997 WY-100(W4) 1819 876 500 892 520 330 1031 481 356 630 220 1388 1359 1102 B型 L=4500 WY-200(W5) 2357 1010 680 1162 655 400 1256 418 254 630 260 1360 1293 1397 C型 L=5000 W3 1418 630 400 640 430 260 815 283 115 400 186 910 886 882 B型 L=3048 W4-1 1486 520 400 537 430 260 815 300 150 400 186 956 939 832 C型 L=3023 W5-1 1805 670 500 542 520 330 1035 383 213 630 220 935 904 1026 C型 L=3048 代号 M N T W R S a1 a2 b1 b2 h1 h2 k2 泵地脚螺栓 导轨地脚螺栓 WY-50(V5) 200 260 130 216 140 179 171 171 115 241 154 202 192 M16×400 M16×400 WY-100(W4) 260 326 165 254 254 243 216 216 140 337 244 272 220 M20×630 M16×400 WY-200(W5) 290 370 200 318 305 307 300 300 430 430 299 299 260 M24×630 M16×400 W3 200 260 130 216 140 179 171 171 115 241 154 202 192 M16×400 M16×400 W4-1 200 260 130 256 210 229 171 121 a3:50 260 260 220 M16×400 M16×400 W5-1 260 326 165 318 305 307 230 147 a3:83 325 325 260 M20×630 M16×400
